Automazioni autoprogrammabili con encoder per cancelli a battente

SERIE BL24

Copertina SERIE BL24
  • Ante fino a 5 metri e 400 kg, coppia 300 Nm
  • Per pilastri di grandi dimensioni con cerniere interne
  • Batterie NiMH e caricabatteria di serie: manovra anche senza rete
  • Centrale integrata nel master, con display LCD grafico e real-time clock
  • Tre tipologie di bracci a scelta; motore in versione autobloccante o reversibile
Per qualsiasi informazionecontattaci

Caratteristiche comuni di serie

Display LCD grafico

Display LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD graficoDisplay LCD grafico

Real-time clock
Uso intensivo
Compatibile con interfaccia rete
Motore alimentato a 24V
Controllo tramite encoder magnetico
Rallentamento in chiusura e apertura
Programmatore integrato
Autoapprendimento
Multi-decodifica
Radio-ricevente integrata
Compatibile Bluetooth

Titolo sulla descrizione serie

BL24 è la gamma di automazioni a braccio Cardin per cancelli a battente con pilastri di grandi dimensioni e cerniere interne rispetto al filo pilastro: muove ante fino a 5 metri e 400 kg, con una coppia di 300 Nm e apertura fino a 130°.

È un sistema master-slave a 24V: il master ha la centrale integrata, con display LCD grafico e real-time clock per programmare fino a 10 eventi, e comprende di serie batterie NiMH con caricabatteria estraibile, per manovrare anche in assenza di rete.

La centrale gestisce il movimento e controlla la posizione dell’anta tramite encoder con autoapprendimento, con riposizionamento automatico, soft start, soft stop e antischiacciamento.

Tre bracci a scelta — articolato, con snodi per aperture in pendenza, dritto con slitta — adattano l’automazione a ogni geometria del cancello. Disponibile in versione autobloccante o reversibile.

Vista 360° della Serie

Ingrandisci a schermo intero

Scopri i prodotti

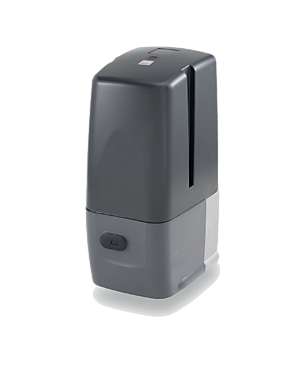

BL3924MCB

BL3924MCB

Gruppo autobloccante con encoder 24V - peso max. 400kg + caricabatteria e batterie NiMH

Motore autobloccante

Motore autobloccante

Lunghezza anta max. 5m

Lunghezza anta max. 5m

Apertura max. 130°

Apertura max. 130°

Peso anta massimo 400kg

Peso anta massimo 400kg

Batterie NiMH integrate

Batterie NiMH integrate

Impianto industriale

Impianto industriale

Impianto collettivo

Impianto collettivo

Scarica la scheda tecnica
  • Automazione asservita “slave” autobloccante controllata tramite encoder.
  • Braccio attuatore da ordinare separatamente.

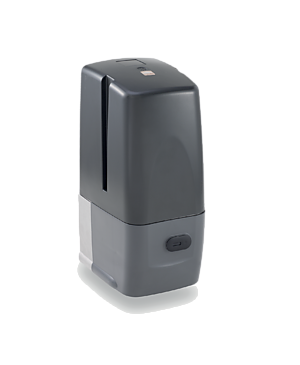

Gruppo elettromeccanico con motore 24V

BL3924S

Automazione asservita “slave”

  • in alluminio pressofuso verniciato.
Braccio articolato standard

BL3924ARM

Braccio articolato standard in alluminio pressofuso verniciato

  • in alluminio pressofuso verniciato per aperture in pendenza.
Braccio articolato con snodi

BL3924SRM

Braccio articolato con snodi in alluminio pressofuso verniciato

  • in alluminio pressofuso verniciato.
Braccio dritto con slitta

BL3924DRM

Braccio dritto con slitta in alluminio pressofuso verniciato

  • in alluminio.
  • Confezione da 2 pezzi.
Slitta lunghezza 1000mm per aperture speciali

BL3924GU2

Slitta 1000mm in alluminio (confezione da 2 pezzi)

  • con tubetti terminali preisolati.
Cavo lunghezza 10m

CABPC10

Cavo di collegamento 10m

433.92 MHz

  • Permette il funzionamento dei programmatori anche in assenza di rete.
Kit caricabatteria + batterie NiMH

KBNIMH-1

Kit caricabatteria + batterie NiMH

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

433MHz
S504
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

433MHz
S449
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

868MHz
S508
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

868MHz
S486
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (433MHz)

JRF433QFMBD0

Modulo transceiver quarzato (433MHz)

433MHz
S504 Transceiver
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (868MHz)

JRF868QFMBD0

Modulo transceiver quarzato (868MHz)

868MHz
S508 Transceiver
  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Memoria a 300 codici (S449 - S486)

ZGB24LC16-I/P

Memoria a 300 codici (S449 - S486)

  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Modulo di memoria (max. 1000 codici)

ZGB24LC64-I/P

Modulo di memoria (max. 1000 codici)

  • La base di programmazione codici e memoria via USB permette la memorizzazione a blocchi dei trasmettitori e l’abilitazione da remoto alla memorizzazione e sostituzione, grazie alla tecnologia RFID presente sui trasmettitori della serie S500 e al software di gestione CARDINTX_SW.
Base di programmazione codici e memoria via USB

PGBASE500

Base di programmazione codici e memoria via USB

  • Il modulo permette lo scambio di informazioni tramite Bluetooth tra la centralina dei motori e l’interfaccia Cardin 4G oppure direttamente tra le centraline e le app CRD ONE e CRD TWO.

Modulo Bluetooth

MODBT

Modulo Bluetooth

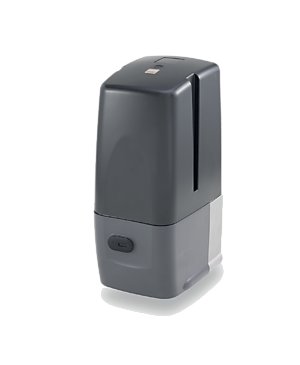

BL3924MRCB

BL3924MRCB

Gruppo reversibile con encoder 24V - peso max. 400kg + caricabatteria e batterie NiMH

Motore reversibile.

Motore reversibile.

Lunghezza anta max. 5m

Lunghezza anta max. 5m

Apertura max. 130°

Apertura max. 130°

Peso anta massimo 400kg

Peso anta massimo 400kg

Batterie NiMH integrate

Batterie NiMH integrate

Impianto industriale

Impianto industriale

Impianto collettivo

Impianto collettivo

Scarica la scheda tecnica
  • in alluminio pressofuso verniciato.
Braccio articolato standard

BL3924ARM

Braccio articolato standard in alluminio pressofuso verniciato

  • in alluminio pressofuso verniciato per aperture in pendenza.
Braccio articolato con snodi

BL3924SRM

Braccio articolato con snodi in alluminio pressofuso verniciato

  • in alluminio pressofuso verniciato.
Braccio dritto con slitta

BL3924DRM

Braccio dritto con slitta in alluminio pressofuso verniciato

  • in alluminio.
  • Confezione da 2 pezzi.
Slitta lunghezza 1000mm per aperture speciali

BL3924GU2

Slitta 1000mm in alluminio (confezione da 2 pezzi)

  • con tubetti terminali preisolati.
Cavo lunghezza 10m

CABPC10

Cavo di collegamento 10m

433.92 MHz

  • Permette il funzionamento dei programmatori anche in assenza di rete.
Kit caricabatteria + batterie NiMH

KBNIMH-1

Kit caricabatteria + batterie NiMH

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

433MHz
S504
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

433MHz
S449
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

868MHz
S508
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

868MHz
S486
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (433MHz)

JRF433QFMBD0

Modulo transceiver quarzato (433MHz)

433MHz
S504 Transceiver
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (868MHz)

JRF868QFMBD0

Modulo transceiver quarzato (868MHz)

868MHz
S508 Transceiver
  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Memoria a 300 codici (S449 - S486)

ZGB24LC16-I/P

Memoria a 300 codici (S449 - S486)

  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Modulo di memoria (max. 1000 codici)

ZGB24LC64-I/P

Modulo di memoria (max. 1000 codici)

  • La base di programmazione codici e memoria via USB permette la memorizzazione a blocchi dei trasmettitori e l’abilitazione da remoto alla memorizzazione e sostituzione, grazie alla tecnologia RFID presente sui trasmettitori della serie S500 e al software di gestione CARDINTX_SW.
Base di programmazione codici e memoria via USB

PGBASE500

Base di programmazione codici e memoria via USB

  • Il modulo permette lo scambio di informazioni tramite Bluetooth tra la centralina dei motori e l’interfaccia Cardin 4G oppure direttamente tra le centraline e le app CRD ONE e CRD TWO.

Modulo Bluetooth

MODBT

Modulo Bluetooth

BL3924S

BL3924S

Automazione asservita “slave”

Motore autobloccante

Motore autobloccante

Lunghezza anta max. 5m

Lunghezza anta max. 5m

Apertura max. 130°

Apertura max. 130°

Peso anta massimo 400kg

Peso anta massimo 400kg

Scarica la scheda tecnica

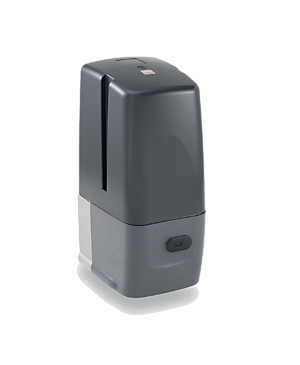

BL3924SR

BL3924SR

Automazione asservita “slave” reversibile

Motore reversibile.

Motore reversibile.

Lunghezza anta max. 5m

Lunghezza anta max. 5m

Apertura max. 130°

Apertura max. 130°

Peso anta massimo 400kg

Peso anta massimo 400kg

Scarica la scheda tecnica
