Una “macchina completa” che contiene al suo interno tutte le componenti elettroniche e meccaniche atte a gestire il controllo della posizione dell’anta e le funzioni di sicurezza dell’impianto. Forte ed instancabile, comandato e controllato da un’elettronica evoluta, è dotato di un potente motore alimentato a corrente continua coadiuvato da un sistema cinematico a doppia riduzione ottimamente calibrato per ridurre al minimo gli effetti delle sollecitazioni che lo spostamento di portoni pesanti può provocare sul motore e sulla struttura.
L’installazione è possibile su qualsiasi struttura sia a SX che a DX della luce passaggio.
L’utilizzo di motori a corrente continua, aumenta le prestazioni e le garanzie di un’alta efficienza, lunga durata, servizio continuo ed estrema silenziosità.
Il programmatore integrato garantisce il controllo della posizione dell'anta tramite encoder con programmazione ad autoapprendimento, con o senza finecorsa magnetici, che possono essere installati come optional. Questo doppio sistema di controllo della posizione dell'anta, finecorsa ed encoder, assicura la massima precisione in fase di arresto, in qualsiasi situazione.
Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta. Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni di “soft start” e “soft stop”.
L’alimentatore switching integrato abbatte il consumo in standby (in piena conformità al Regolamento UE 2023/826), e la predisposizione per il kit solare SUNPOWER elimina i vincoli di cablaggio, completando il profilo energetico della serie. Le modalità Low Power e SUNPOWER possono essere abilitate o disabilitate, in base alle esigenze specifiche dell'impianto.
Compatibile con il sistema INTPRG-4G/INTPRGN-WF che permette il controllo e la programmazione dei parametri di sistema da postazioni remote.
In particolare il firmware della centrale è aggiornabile da smartphone tramite MODBT.
È possibile asservire un motore su installazioni con cancelli scorrevoli contrapposti, tramite un collegamento via filo, utilizzando i moduli Cardin MODCA.
Multi-decodifica
La gamma ha come dotazione di serie il modulo multi-decodifica per il comando in remoto (S449 – S486 – S504 – S508). Di default i dispositivi vengono forniti con un modulo RF 433 MHz e il modulo di memoria serie S504 inseriti. Per comandare il dispositivo con i trasmettitori S449, acquistare e inserire il modulo di memoria ZGB24LC16-I/P e modificare i parametri nella relativa sezione. Per le serie S508/S486 acquistare ed inserire il modulo RF 868 MHz.
Gruppo autobloccante con encoder 24V + batterie - peso max. 800kg
Display LCD grafico
Real-time clock
Batterie NiMH integrate
Peso anta massimo 800kg
Impianto residenziale
Cremagliera in poliammide/acciaio con 6 asole sotto (30mm x 20mm x 1m)
Cremagliera in poliammide/acciaio con 6 asole sopra (30mm x 20mm x 1m)
Regolatore di velocità per ante scorrevoli
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (868MHz)
Modulo ricevitore quarzato (868MHz)
Modulo transceiver quarzato (433MHz)
Modulo transceiver quarzato (868MHz)
Memoria a 300 codici (S449 - S486)
Modulo di memoria (max. 1000 codici)
Base di programmazione codici e memoria via USB
Interfaccia 3G
Interfaccia 3G + Sim Vodafone (abbonamento 10 anni)
Interfaccia WiFi
Il modulo permette lo scambio di informazioni tramite Bluetooth tra la centralina dei motori e l’interfaccia Cardin 4G oppure direttamente tra le centraline e le app CRD ONE e CRD TWO.
Modulo di scambio Bluetooth per le serie multidecodifica X24
Il modulo permette lo scambio di informazioni via filo tra la centralina dei motori e l’interfaccia Cardin 4G ed il collegamento via filo per la funzione master/slave di due motori.
Modulo di scambio via cavo (master/slave)
Interfaccia Master/Slave via cavo protetta da interferenze. Adatta a installazioni di grandi dimensioni poiché utilizzabile con cavi di collegamento di una lunghezza fino a 50m.
Interfaccia Master/Slave Filare a Lunga Distanza

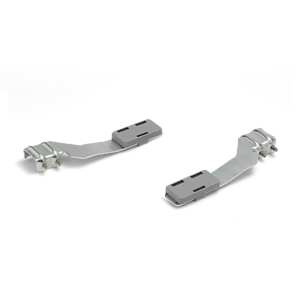

Coppia di finecorsa magnetici.
Finecorsa per serie SLW
433.92 MHz

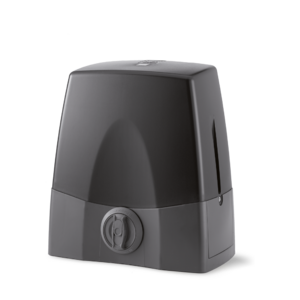

Gruppo autobloccante con encoder 24V + batterie - peso max. 1500kg
Batterie NiMH integrate
Display LCD grafico
Real-time clock
Peso anta massimo 1500kg
Impianto industriale
Impianto collettivo
Cremagliera a saldare in acciaio (22mm x 22mm x 2m)
Cremagliera in acciaio con asole (30mm x 12mm x 1m)
Regolatore di velocità per ante scorrevoli
Distanziale ad avvitamento - conf. da 30 pz
Distanziale a saldare - conf. da 30 pz
Distanziale regolabile ad avvitamento - conf. da 3 pz
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (868MHz)
Modulo ricevitore quarzato (868MHz)
Modulo transceiver quarzato (433MHz)
Modulo transceiver quarzato (868MHz)
Memoria a 300 codici (S449 - S486)
Modulo di memoria (max. 1000 codici)
Base di programmazione codici e memoria via USB
Interfaccia 3G
Interfaccia 3G + Sim Vodafone (abbonamento 10 anni)
Interfaccia WiFi
Il modulo permette lo scambio di informazioni tramite Bluetooth tra la centralina dei motori e l’interfaccia Cardin 4G oppure direttamente tra le centraline e le app CRD ONE e CRD TWO.
Modulo di scambio Bluetooth per le serie multidecodifica X24
Il modulo permette lo scambio di informazioni via filo tra la centralina dei motori e l’interfaccia Cardin 4G ed il collegamento via filo per la funzione master/slave di due motori.
Modulo di scambio via cavo (master/slave)
Interfaccia Master/Slave via cavo protetta da interferenze. Adatta a installazioni di grandi dimensioni poiché utilizzabile con cavi di collegamento di una lunghezza fino a 50m.
Interfaccia Master/Slave Filare a Lunga Distanza
Coppia di finecorsa magnetici.
Finecorsa per serie SLW
433.92 MHz

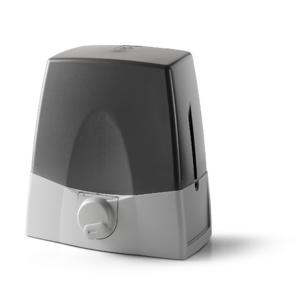

Gruppo autobloccante con encoder 24V + batterie - peso max. 3000kg
Batterie NiMH integrate
Display LCD grafico
Real-time clock
Peso anta massimo 3000kg
Impianto industriale
Cremagliera a saldare in acciaio (22mm x 22mm x 2m)
Cremagliera in acciaio con asole (30mm x 12mm x 1m)
Distanziale ad avvitamento - conf. da 30 pz
Distanziale a saldare - conf. da 30 pz
Distanziale regolabile ad avvitamento - conf. da 3 pz
Regolatore di velocità per ante scorrevoli
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (868MHz)
Modulo ricevitore quarzato (868MHz)
Modulo transceiver quarzato (433MHz)
Modulo transceiver quarzato (868MHz)
Memoria a 300 codici (S449 - S486)
Modulo di memoria (max. 1000 codici)
Base di programmazione codici e memoria via USB
Interfaccia 3G
Interfaccia 3G + Sim Vodafone (abbonamento 10 anni)
Interfaccia WiFi
Il modulo permette lo scambio di informazioni tramite Bluetooth tra la centralina dei motori e l’interfaccia Cardin 4G oppure direttamente tra le centraline e le app CRD ONE e CRD TWO.
Modulo di scambio Bluetooth per le serie multidecodifica X24
Il modulo permette lo scambio di informazioni via filo tra la centralina dei motori e l’interfaccia Cardin 4G ed il collegamento via filo per la funzione master/slave di due motori.
Modulo di scambio via cavo (master/slave)
Interfaccia Master/Slave via cavo protetta da interferenze. Adatta a installazioni di grandi dimensioni poiché utilizzabile con cavi di collegamento di una lunghezza fino a 50m.
Interfaccia Master/Slave Filare a Lunga Distanza
Coppia di finecorsa magnetici.
Finecorsa per serie SLW
433.92 MHz
