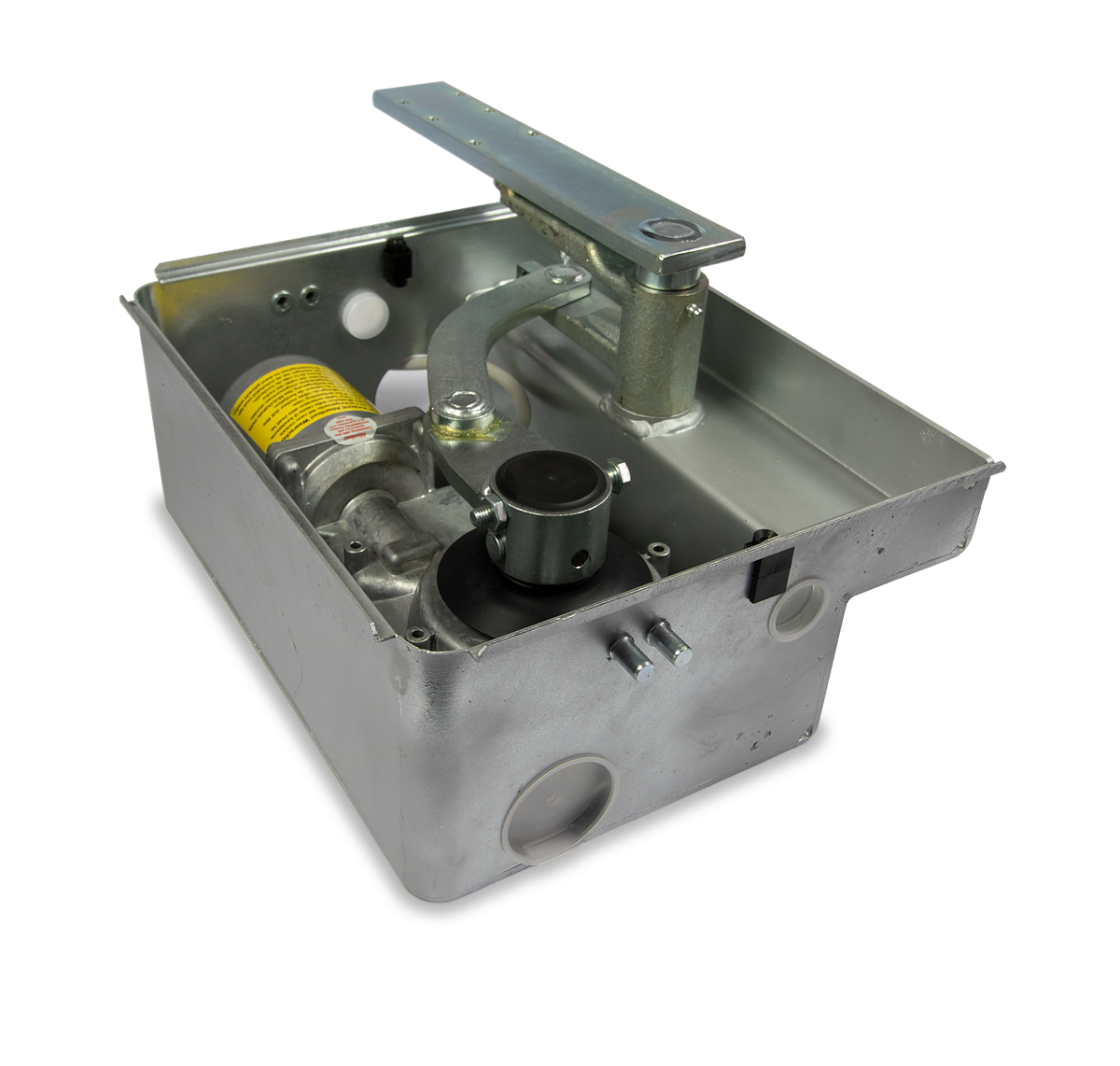

SERIE HLXCORE

Titolo sulla descrizione serie

L’automazione è costituita da un insieme che prevede un programmatore per la gestione elettronica dell’impianto, uno/due attuatori autobloccanti a tenuta stagna completi di casse ed uno speciale cavo di collegamento. L’attuatore elettromeccanico, affidabile e robusto, garantisce un servizio ottimale in tutte le condizioni di lavoro e tramite il suo sistema di leve con pivottamento su sfera trasmette all’anta cancello un movimento regolare e silenzioso.

Le casse di fondazione con trattamento di zincatura a caldo oppure in acciaio inox garantiscono l'inossidabilità nel tempo.

Ideale per l’applicazione su cancelli che non consentano un fissaggio a manto o dove sia richiesto l’occultamento totale dell’automazione.

Le apparecchiature sono sprovviste di programmatore elettronico, per l'impiego si raccomanda l’utilizzo di programmatori elettronici Cardin:

PRG230M2 - T600 per 1 o 2 motori 230V.

CC242ETOPCB - CC242EXTOPCB - T624 per 1 o 2 motori 24V.

Sul modello 24V il controllo della posizione dell’anta avviene tramite encoder con programmazione ad autoapprendimento, questo riduce al minimo i tempi di posa e rende ottimale la programmazione. Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta.

Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni di “soft start” e “soft stop”.

Inoltre l’elettronica di controllo è dotata di visualizzazione su display di tutte le fasi di programmazione e del conteggio del numero di manovre eseguito dalla macchina.

Il sistema di riduzione irreversibile garantisce il blocco dell’anta in chiusura, la manovra di emergenza manuale è di facile attuazione, agendo con la chiave personalizzata sul sistema di sblocco-blocco; il riarmo è ad innesto automatico.

Scopri i prodotti

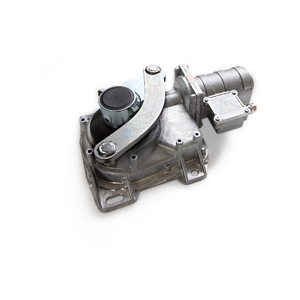

HLXCORE24

Attuatore autobloccante con encoder 24V per ante max. 350kg - apertura max. 110° (360° con ACCHLXCORE360)

Motore alimentato a 24V

Uso intensivo

Controllo tramite encoder magnetico

Lunghezza anta max. 3m

Peso anta massimo 350kg

Apertura max. 360°

Impianto residenziale

Scarica la scheda tecnica

complete di leve di collegamento e fermi meccanici regolabili.
Tutte le versioni con piastra coperchio in acciaio inox.
Piastra coperchio in acciaio inox.

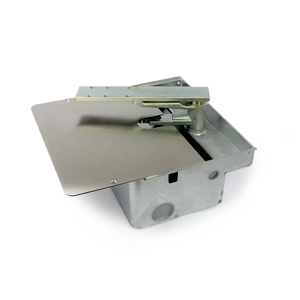

HLBOX

Cassa di fondazione zincata a caldo

complete di leve di collegamento e fermi meccanici regolabili.

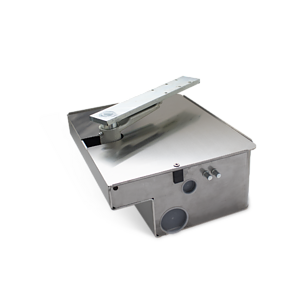

Struttura completamente in acciaio inox.
Piastra coperchio in acciaio inox.

HLBOXI

Cassa di fondazione in acciaio inox

complete di leve di collegamento e fermi meccanici regolabili.
Tutte le versioni con piastra coperchio in acciaio inox.
Piastra coperchio in acciaio inox.

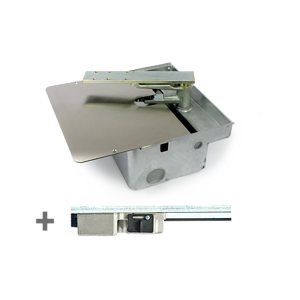

HLBOXC

Cassa di fondazione zincato a caldo con sblocco integrato nel gruppo leva

Dispositivo di sblocco con serratura a chiave personalizzata.

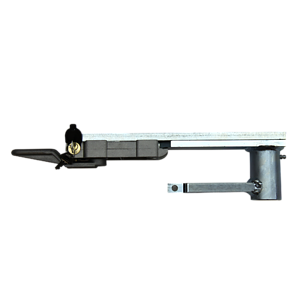

SBLHL

Sblocco con serratura personalizzata per HLBOX - HLBOXI

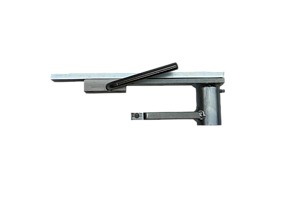

Dispositivo di sblocco con leva.

SBLSHL

Sblocco con leva per HLBOX - HLBOXI

Per installazioni con due ante e elettroserratura orizzontale.

BLA

Blocco meccanica per anta

Programmatore per il controllo di cancelli a battente a 24Vdc con encoder che permette il controllo della posizione dell’anta e modulo multi-decodifica S449-S486-S504-S508.
L’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule ecc. Inoltre permette l’impostazione di 10 eventi (visualizzati su display), grazie alla presenza del real- time clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.

CC242ETOP

Per il controllo di cancelli a battente con encoder

Programmatore elettronico per il controllo di uno o due motori con encoder
Programmatore per il controllo di cancelli a battente a 24Vdc con encoder che permette il controllo della posizione dell’anta e modulo multi-decodifica S449-S486-S504-S508.
Batterie NiMH e caricabatteria di serie.
L’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule ecc. Inoltre permette l’impostazione di 10 eventi (visualizzati su display), grazie alla presenza del real- time clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.

Programmatore elettronico caricabatteria e batterie NiMH

CC242ETOPCB

Per il controllo di cancelli a battente con encoder + caricabatteria e batterie NiMH

Programmatore elettronico per il controllo di uno o due motori con encoder
Programmatore per il controllo di cancelli a battente a 24Vdc con encoder che permette il controllo della posizione dell’anta e modulo multi-decodifica S449-S486-S504-S508.
Batterie NiMH e caricabatteria di serie.
L’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule ecc. Inoltre permette l’impostazione di 10 eventi (visualizzati su display), grazie alla presenza del real- time clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.
Dimensioni di ingombro 210 x 300 x 120
Dimensioni di ingombro 150 x 450 x 125

CC242EXTOPCB

Per il controllo di cancelli a battente con encoder + caricabatteria e batterie NiMH

Permette il funzionamento dei programmatori anche in assenza di rete.

KBNIMH-1

Kit caricabatteria + batterie NiMH

Centrale completa di regolazione di coppia, rallentamenti ed encoder, ingressi per bordi sensibili in apertura e chiusura, esclusione delle sicurezze tramite dip-switch dedicati:
Uscita secondo canale OC2 (contatto US1).
Connettore per tastiere TAST3F.
BSA and BSC inputs for 8K2 safety edges.

Programmatore elettronico di comando per uno o due motori 24V

T624

Per il controllo di 2 motori con encoder

Permette il funzionamento dei programmatori 24V anche in assenza di rete.

KBNIMH-T1

Kit caricabatteria + batterie NiMH

con tubetti terminali preisolati.

CABPC10

Cavo di collegamento 10m

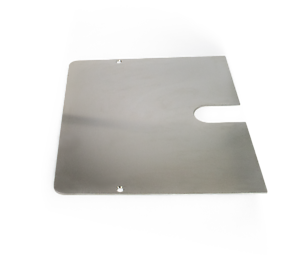

HLBOXCAI

Piastra coperchio in acciaio INOX per HLBOX e HLBOXC

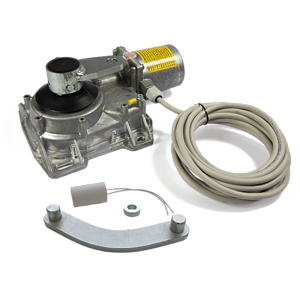

HLXCORE230

Attuatore autobloccante 230V per ante max. 550kg - apertura max. 110° (360° con ACCHLXCORE360)

Motore alimentato a 230V

Collegamento precablato

Peso anta massimo 550kg

Lunghezza anta max. 3m

Apertura max. 360°

Impianto industriale

Scarica la scheda tecnica

complete di leve di collegamento e fermi meccanici regolabili.
Tutte le versioni con piastra coperchio in acciaio inox.
Piastra coperchio in acciaio inox.
