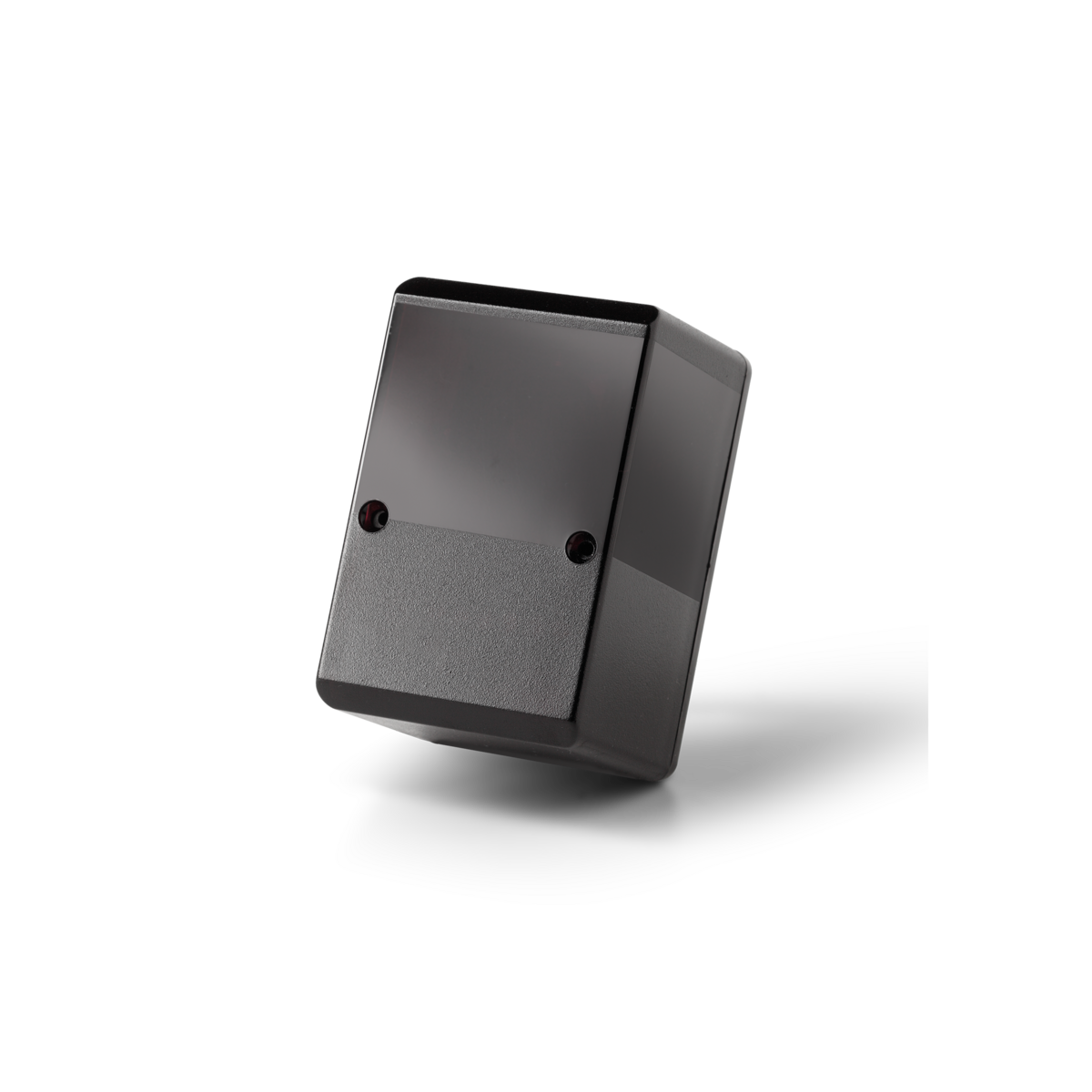

Fotocellule ad ottiche orientabili

Alimentazione 12/24Vac-dc

Portata 15m - 60m

Regolazione sensibilità CDR851 - CDR852A

Ottiche schermate - immunitá ai disturbi aumentata

Barriera all’infrarosso modulato composta da proiettore e ricevitore.

Rappresenta un efficace sistema di rilevazione per la protezione su passaggi o spazi, soggetti ad installazioni automatizzate, di porte e cancelli.

Contenitori antiurto di piacevole design racchiudono soluzioni tecniche innovative che rendono il sistema estremamente affidabile e sicuro in tutte le condizioni di lavoro.

La vasta gamma di versioni disponibili ad incasso e a superficie soddisfa tutte le esigenze d’impianto.

Descrizione tecnica

Contenitore antiscasso in alluminio IP66 CDR842A - CDR852A.

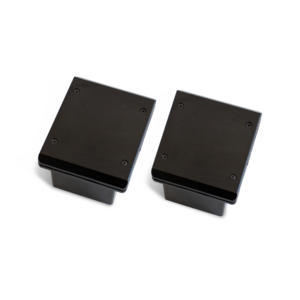

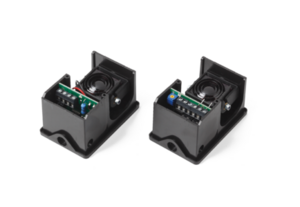

Contenitore antiurto IP55 CDR841 - CDR851.

Ottica montata su snodi autofrizionati, regolabile sia orizzontalmente, potendo compiere una rotazione di ± 90° (± 45° per la CDR841I), che verticalmente con una rotazione possibile di ± 30° rispetto alla posizione standard.

Queste due regolazioni permettono installazioni con funzionamento laterale rispetto al piano di fissaggio e installazioni con proiettore e ricevitore posizionati a quote differenti.

Doppio relè su ricevente con scambi in serie come richiesto dalla normativa (riguardante dispositivi di protezione contro gli infortuni, per cancelli, porte e portoni motorizzati).

2 LED di segnalazione:

Rosso di segnalazione di rete nel proiettore.

Rosso (fotocellula non allineata o raggio interrotto) nel ricevitore.

Test point (per centratura fine) nel ricevitore.

Trimmer di regolazione della sensibilità nei mod. CDR851 - CDR852A.

Tamper anti-manomissione nel mod. CDR851T.

Relè ritardato - 5s non regolabili nel mod. CDR851R.
