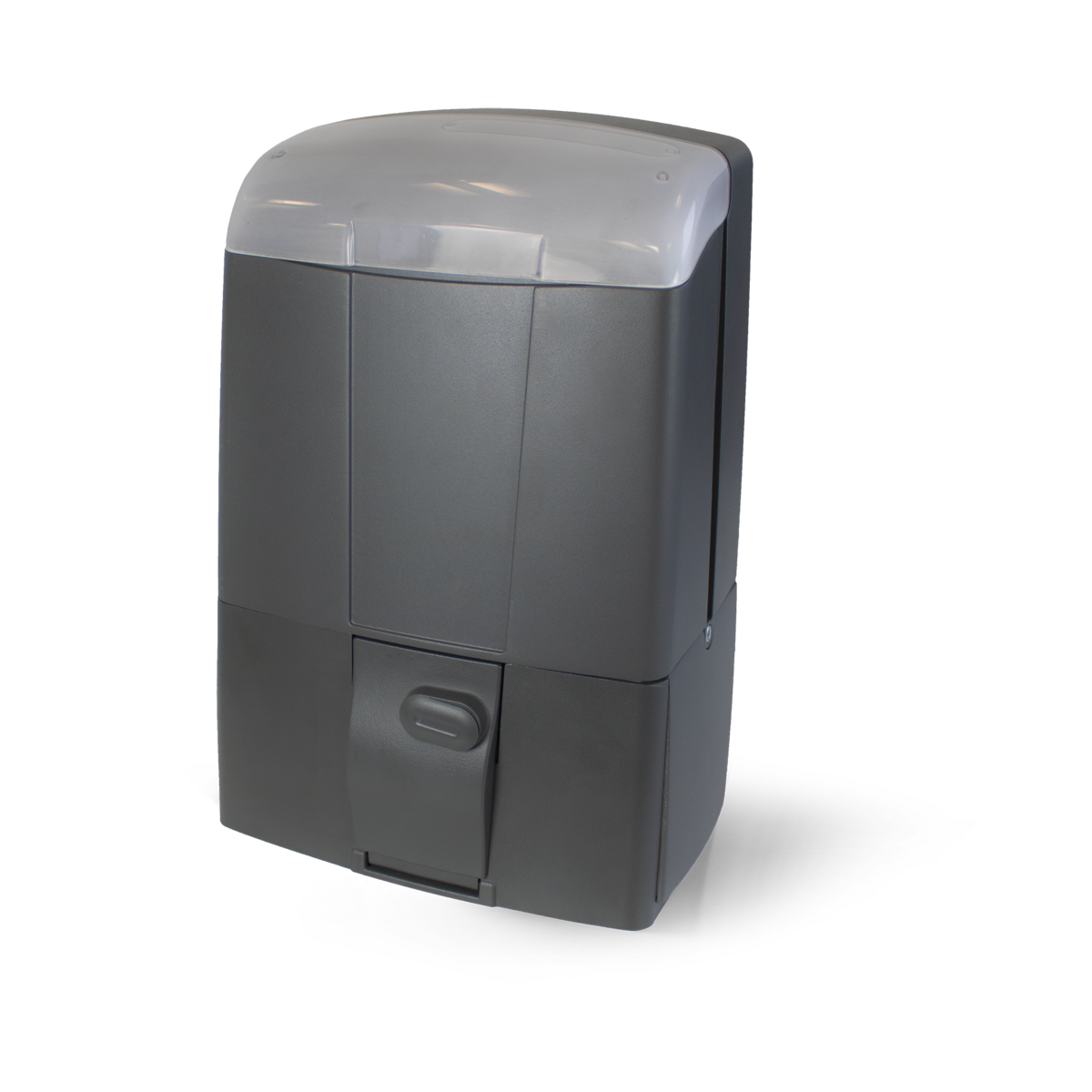

SERIE SLX24DRACO

Titolo sulla descrizione serie

Una “macchina completa” che contiene al suo interno tutte le componenti elettroniche e meccaniche atte a gestire il controllo della posizione dell’anta e le funzioni di sicurezza dell’impianto. Forte ed instancabile, comandato e controllato da un’elettronica evoluta, è dotato di un potente motore alimentato a corrente continua coadiuvato da un sistema cinematico a doppia riduzione ottimamente calibrato per ridurre al minimo gli effetti delle sollecitazioni che lo spostamento di portoni pesanti può provocare sul motore e sulla struttura.

DRACO è un sistema innovativo per movimentare portoni e cancelli scorrevoli residenziali, industriali e collettivi a velocità variabile fino a 30m al minuto.

L’installazione è possibile su qualsiasi struttura sia a SX che a DX della luce passaggio.

L’utilizzo di motori a corrente continua, aumenta le prestazioni e le garanzie di un’alta efficienza, lunga durata, servizio continuo ed estrema silenziosità.

Il programmatore integrato garantisce il controllo della posizione dell’anta tramite encoder con programmazione ad autoapprendimento, questo riduce al minimo i tempi di posa e rende ottimale la programmazione. Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta. Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni di “soft start” e “soft stop”.

Compatibile con il sistema INTPRG-3G/WF che permette il controllo e la programmazione dei parametri di sistema da postazioni remote.

È possibile asservire un motore su installazioni con cancelli scorrevoli contrapposti, tramite un collegamento via filo, utilizzando i moduli Cardin MODCA.

Multi-decodifica

La gamma ha come dotazione di serie il modulo multi-decodifica per il comando in remoto (S449 - S486 - S504 - S508). Di default i dispositivi vengono forniti con un modulo RF 433MHz e il modulo di memoria serie S504 / S508 inseriti. Per comandare il dispositivo con i trasmettitori S449, inserire il modulo di memoria ZGB24LC16-I/P (fornito con il dispositivo) e consultare la relativa sezione. Per le serie S508 / S486 acquistare ed inserire il modulo RF 868Mhz.

Scopri i prodotti

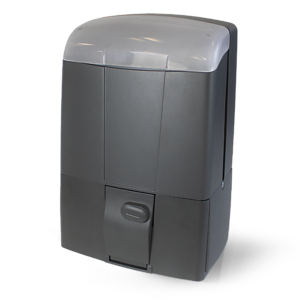

SLX24DRACO

Gruppo veloce autobloccante con encoder 24V - peso max. 1000kg

Batterie NiMH integrate

Display LCD grafico

Real-time clock

Peso anta massimo 1000kg

Velocità rapida variabile

Rilevamento di temperatura

Impianto collettivo

Impianto residenziale

Scopri il Kit di installazione

Scarica la scheda tecnica

Cremagliera in acciao zincato per applicazioni industriali fino a 3000kg.
Modello a saldare
22mm x 22mm, modulo 4, spezzoni lunghezza 2m.

SLOAC

Cremagliera a saldare in acciaio (22mm x 22mm x 2m)

Cremagliera in acciao zincato per applicazioni industriali fino a 3000kg.
Modello con asole
30mm x 12mm, modulo 4, spezzoni lunghezza 1m.

SLOAC2

Cremagliera in acciaio con asole (30mm x 12mm x 1m)

Il dispositivo va fissato sulla cremagliera in asse con il motore al fine di recuperare la corretta scorrevolezza del cancello su impianti con leggeri difetti di pendenza.

RVS

Regolatore di velocità per ante scorrevoli

Permette il funzionamento del gruppo SLX24DRACO anche in assenza di rete.

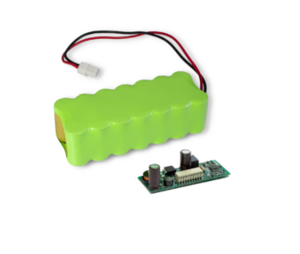

KBNIMH-D

Kit caricabatteria + batterie NiMH per DRACO

Supereterodina in FM con filtro digitale.
Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
Tensione: 5Vdc - Assorbimento: 15mA.
Dimensioni di ingombro 40 x 20 x 13.

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

Supereterodina in FM con filtro digitale.
Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
Tensione: 5Vdc - Assorbimento: 15mA.
Dimensioni di ingombro 40 x 20 x 13.

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

Supereterodina in FM con filtro digitale.
Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
Tensione: 5Vdc - Assorbimento: 15mA.
Dimensioni di ingombro 40 x 20 x 13.

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

Supereterodina in FM con filtro digitale.
Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
Tensione: 5Vdc - Assorbimento: 15mA.
Dimensioni di ingombro 40 x 20 x 13.

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

Supereterodina in FM con filtro digitale.
Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
Tensione: 5Vdc - Assorbimento: 15mA.
Dimensioni di ingombro 40 x 20 x 13.

JRF433QFMBD0

Modulo transceiver quarzato (433MHz)

Supereterodina in FM con filtro digitale.
Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
Tensione: 5Vdc - Assorbimento: 15mA.
Dimensioni di ingombro 40 x 20 x 13.

JRF868QFMBD0

Modulo transceiver quarzato (868MHz)

Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.

ZGB24LC16-I/P

Memoria a 300 codici (S449 - S486)

Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.

ZGB24LC64-I/P

Modulo di memoria (max. 1000 codici)

La base di programmazione codici e memoria via USB permette la memorizzazione a blocchi dei trasmettitori e l’abilitazione da remoto alla memorizzazione e sostituzione, grazie alla tecnologia RFID presente sui trasmettitori della serie S500 e al software di gestione CARDINTX_SW.

PGBASE500

Base di programmazione codici e memoria via USB

L’interfaccia 3G permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.

INTPRG-3G

Interfaccia 3G

L’interfaccia 3G permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
Comprende scheda dati Vodafone con abbonamento di dieci anni.

INTPRG-3G10

Interfaccia 3G + Sim Vodafone (abbonamento 10 anni)

L’interfaccia WF permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.

INTPRG-WF

Interfaccia WiFi

Il modulo permette lo scambio di informazioni tramite Bluetooth tra la centralina dei motori e l’interfaccia Cardin 3G/WF oppure direttamente tra le centraline e le app CRD ONE e CRD TWO.

MODBT

Modulo di scambio Bluetooth per le serie multidecodifica X24

Il modulo permette lo scambio di informazioni via filo tra la centralina dei motori e l’interfaccia Cardin 3G/WF ed il collegamento via filo per la funzione master/slave di due motori.

MODCA

Modulo di scambio via cavo (master/slave)

433.92 MHz

SLX24DRACO2

Gruppo veloce autobloccante con encoder 24V - peso max. 2000kg
