Automazioni a braccio per cancelli a battente

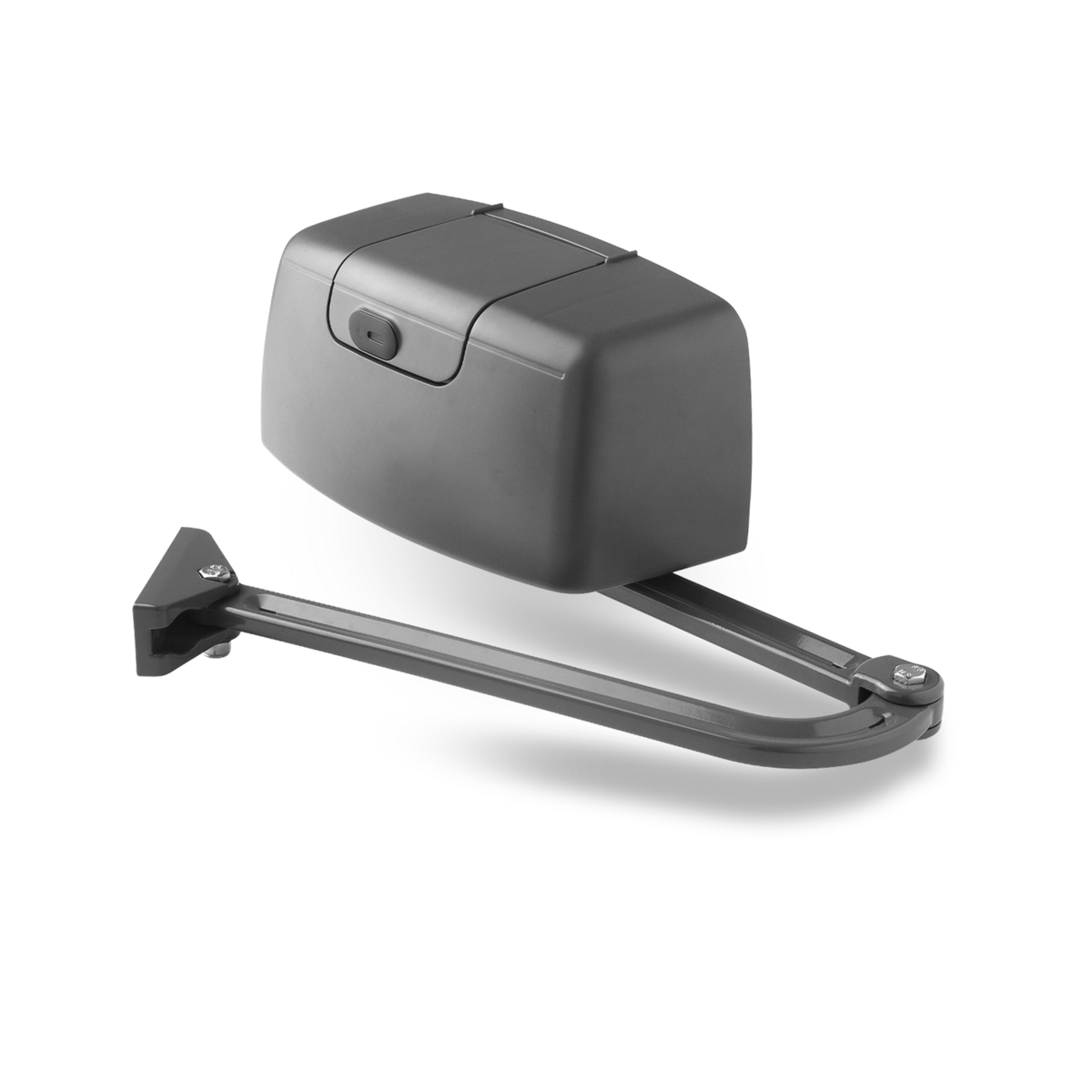

SERIE BL19

Motore autobloccante

Titolo sulla descrizione serie

Attuatore elettromeccanico autobloccante con modelli a 24V e 230V adatto alla movimentazione di cancelli a battente ad una o due ante con applicazione sia a sx che a dx della luce passaggio. Compatto e robusto, curato nel design, rappresenta la soluzione ideale per automatizzare cancelli ad uso residenziale con pilastri di grandi dimensioni anche con apertura contraria alla posizione del motore. Le finiture e i materiali impiegati ne garantiscono l’inalterabilità agli agenti atmosferici, le soluzioni tecniche e progettuali lo caratterizzano e ne elevano lo standard qualitativo.

L’automazione si compone di uno o due attuatori gestiti da un programmatore Cardin su contenitore antiurto e antiacqua.

Le apparecchiature sono sprovviste di programmatore elettronico, per il suo impiego si raccomanda l’utilizzo di programmatori elettronici Cardin.

PRG230M2 per 1 o 2 motori 230V.

CC242ETOPCB - CC242EXTOPCB per 1 o 2 motori 24V.

Sul modello 24V - BL1924ASW il controllo della posizione dell’anta avviene tramite encoder con programmazione ad autoapprendimento, questo riduce al minimo i tempi di posa e rende ottimale la programmazione.

Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta. Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni di “soft start” e “soft stop”.

Sul modello 230V - BL1920 il controllo della posizione dell’anta avviene con finecorsa meccanici.

Entrambe le versioni sono dotate di braccio attuatore e sblocco con accesso a chiave.

Un braccio forte che trasmette al vostro cancello un movimento regolare e silenzioso senza alterarne l’estetica.

Scopri i prodotti

BL1924ASW

Attuatore autobloccante con encoder (DX) 24V - peso max. 150kg + braccio attuatore

Lunghezza anta max. 2m

Apertura max. 130°

Peso anta massimo 150kg

Uso intensivo

Motore alimentato a 24V

Controllo tramite encoder magnetico

Scopri il Kit di installazione

Scarica la scheda tecnica

Programmatore per il controllo di cancelli a battente a 24Vdc con encoder che permette il controllo della posizione dell’anta e modulo multi-decodifica S449-S486-S504-S508.
L’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule ecc. Inoltre permette l’impostazione di 10 eventi (visualizzati su display), grazie alla presenza del real- time clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.

CC242ETOP

Per il controllo di cancelli a battente con encoder

Programmatore elettronico per il controllo di uno o due motori con encoder
Programmatore per il controllo di cancelli a battente a 24Vdc con encoder che permette il controllo della posizione dell’anta e modulo multi-decodifica S449-S486-S504-S508.
Batterie NiMH e caricabatteria di serie.
L’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule ecc. Inoltre permette l’impostazione di 10 eventi (visualizzati su display), grazie alla presenza del real- time clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.

Programmatore elettronico caricabatteria e batterie NiMH

CC242ETOPCB

Per il controllo di cancelli a battente con encoder + caricabatteria e batterie NiMH

Programmatore elettronico per il controllo di uno o due motori con encoder
Programmatore per il controllo di cancelli a battente a 24Vdc con encoder che permette il controllo della posizione dell’anta e modulo multi-decodifica S449-S486-S504-S508.
Batterie NiMH e caricabatteria di serie.
L’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule ecc. Inoltre permette l’impostazione di 10 eventi (visualizzati su display), grazie alla presenza del real- time clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.
Dimensioni di ingombro 210 x 300 x 120
Dimensioni di ingombro 150 x 450 x 125

CC242EXTOPCB

Per il controllo di cancelli a battente con encoder + caricabatteria e batterie NiMH

Permette il funzionamento dei programmatori anche in assenza di rete.

KBNIMH-1

Kit caricabatteria + batterie NiMH

con tubetti terminali preisolati.

CABPC10

Cavo di collegamento 10m

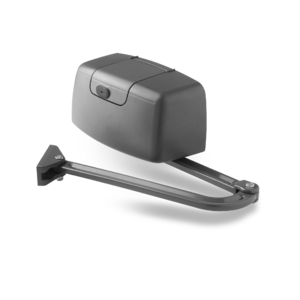

BL1920

Attuatore autobloccante (DX) 230V - peso max. 150kg + braccio attuatore

Lunghezza anta max. 2m

Motore alimentato a 230V

Apertura max. 130°

Peso anta massimo 150kg

Impianto residenziale

Scarica la scheda tecnica

Predisposta per l’inserimento di una scheda radio-ricevente standard Cardin.
Controllo digitale dei tempi di lavoro salvati in maniera separata per ciascuna anta guidata da un display a 6 cifre.
Funzionamento anche in assenza di finecorsa meccanici.
Selezione della coppia motrice.
Controllo dello spunto iniziale, limitazione di coppia e gestione dei rallentamenti con spazio di rallentamento impostabile.
Il programmatore trova il suo miglior impiego nel comando di porte e portoni motorizzati a 230V con due motori.

Programmatore elettronico per il controllo di due motori 230V

PRG230M2

Per il controllo di 2 motori per porte e portoni, potenza massima 470 W + 470 W

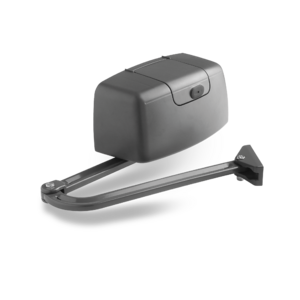

BL1920L

Attuatore autobloccante (SX) 230V - peso max. 150kg + braccio attuatore

Scarica la scheda tecnica

BL1924LASW

Attuatore autobloccante con encoder (SX) 24V - peso max. 150kg + braccio attuatore

Lunghezza anta max. 2m

Apertura max. 130°

Peso anta massimo 150kg

Uso intensivo

Motore alimentato a 24V

Controllo tramite encoder magnetico

Impianto residenziale

Scopri il Kit di installazione

Scarica la scheda tecnica

Programmatore per il controllo di cancelli a battente a 24Vdc con encoder che permette il controllo della posizione dell’anta e modulo multi-decodifica S449-S486-S504-S508.
L’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule ecc. Inoltre permette l’impostazione di 10 eventi (visualizzati su display), grazie alla presenza del real- time clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.

CC242ETOP

Per il controllo di cancelli a battente con encoder

Programmatore elettronico per il controllo di uno o due motori con encoder
Programmatore per il controllo di cancelli a battente a 24Vdc con encoder che permette il controllo della posizione dell’anta e modulo multi-decodifica S449-S486-S504-S508.
Batterie NiMH e caricabatteria di serie.
L’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule ecc. Inoltre permette l’impostazione di 10 eventi (visualizzati su display), grazie alla presenza del real- time clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.

CC242ETOPCB

Per il controllo di cancelli a battente con encoder + caricabatteria e batterie NiMH

Programmatore elettronico per il controllo di uno o due motori con encoder
Programmatore per il controllo di cancelli a battente a 24Vdc con encoder che permette il controllo della posizione dell’anta e modulo multi-decodifica S449-S486-S504-S508.
Batterie NiMH e caricabatteria di serie.
L’elettronica di controllo è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse che consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero di manovre attuate dall’automazione e l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico, richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante, modalità di funzionamento della lampada spia e delle fotocellule ecc. Inoltre permette l’impostazione di 10 eventi (visualizzati su display), grazie alla presenza del real- time clock, in modo da regolare aperture e chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do); gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.
Dimensioni di ingombro 210 x 300 x 120
Dimensioni di ingombro 150 x 450 x 125

CC242EXTOPCB

Per il controllo di cancelli a battente con encoder + caricabatteria e batterie NiMH

Permette il funzionamento dei programmatori anche in assenza di rete.

KBNIMH-1

Kit caricabatteria + batterie NiMH

con tubetti terminali preisolati.

CABPC10

Cavo di collegamento 10m
