Programmatori elettronici a microcontrollore per motori 24V

PRG TOP 24V

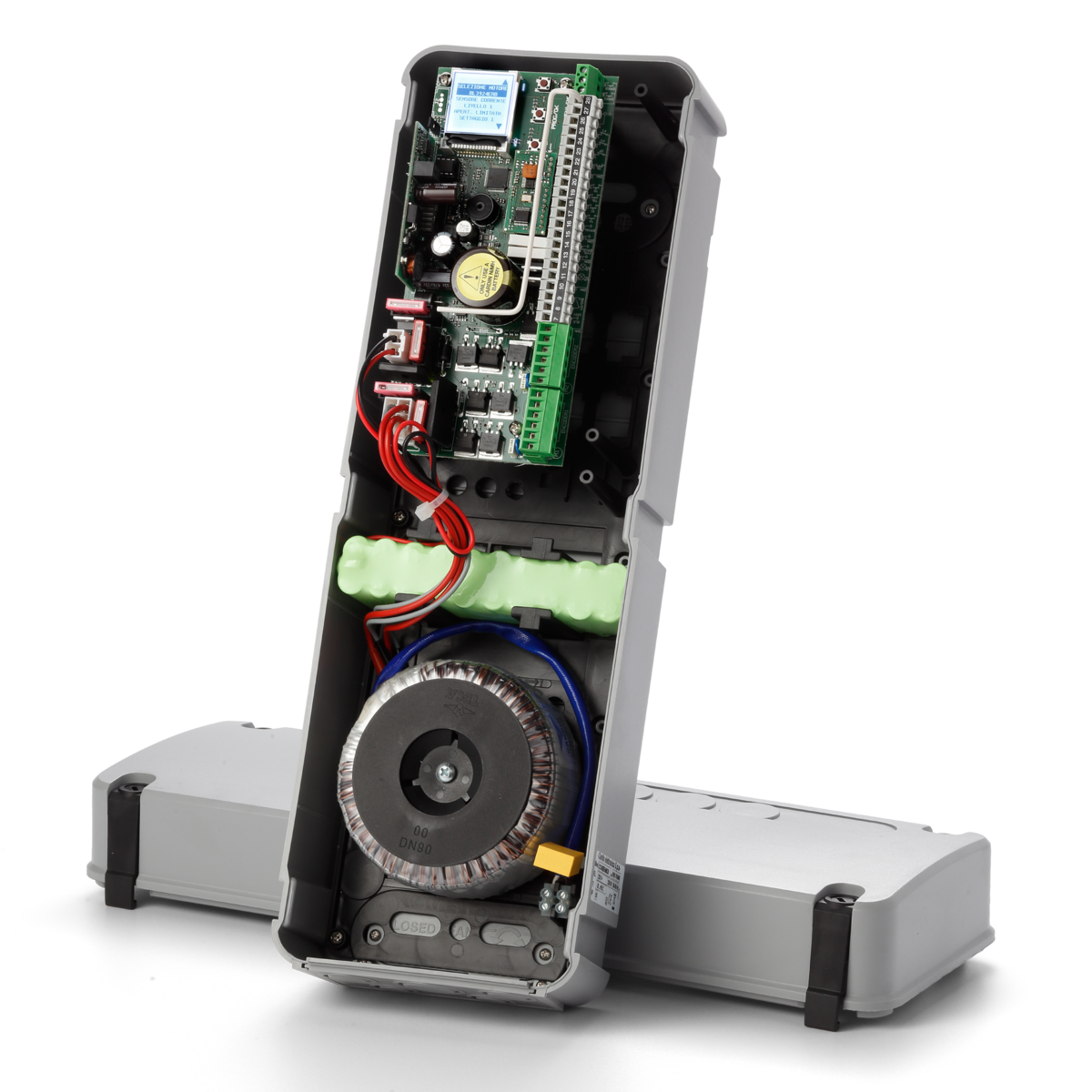

Copertina PRG TOP 24V
Display LCD grafico
Real-time clock
Interfaccia rete
Motore alimentato a 24V
Controllo tramite encoder magnetico
Rallentamento in chiusura e apertura
Autoapprendimento
Multi-decodifica
Radio-ricevente integrata
Compatibile Bluetooth

Titolo sulla descrizione serie

Alimentazione generale 230Vac

Uscita motore 24Vdc

Grado di protezione IP55

Grado di ignifugazione V2

Programmazione corsa automatica

Apparecchiature a microcontrollore per aperture automatizzate a una/due ante, di tipo battente o basculante. Dedicate a motorizzazioni in bassa tensione, attuano una gestione intelligente dello spostamento dell’anta con controllo della posizione ad encoder.

Sono complete di decodifica radio 433 o 868MHz FM. Studiate e realizzate appositamente per questo impiego le centrali Cardin sono dotate di programmazione digitale dei tempi e delle funzioni “passo passo”, facilmente eseguibile in tempo reale con l’anta in movimento che esegue il comando, riducendo così notevolmente i tempi di installazione.

Il monitoraggio dell’assorbimento di corrente attiva la sicurezza antischiacciamento, le funzioni di “soft start” e “soft stop” riducono le sollecitazioni sui vincoli meccanici.

Il sistema di programmazione richiede il semplice utilizzo di uno o due pulsanti (a seconda della versione) che permettono l’impostazione rapida di tutte le funzioni.

Contenitori da esterno in ABS IP55 con fissaggi a parete.

L’elettronica delle serie CC242ETOP è alloggiata in un contenitore con guarnizione di tenuta in chiusura ed ingresso cavi di collegamento per inserimento tubo rigido Ø16mm.

L’elettronica della serie CC242EXTOPCB è alloggiata in un contenitore con guarnizione di tenuta in chiusura con:

Chiusura fondo-coperchio con ganci a chiusura rapida.

Parete removibile predisposta per il fissaggio dei pressacavi.

Aperture per il ricircolo d’aria di serie.

Supporto interno in nylon fibra removibile per l’alloggiamento di apparecchiature elettroniche su barra DIN.

Un pressacavo da Ø21mm e due da Ø16mm fornito di serie.

Scopri i prodotti

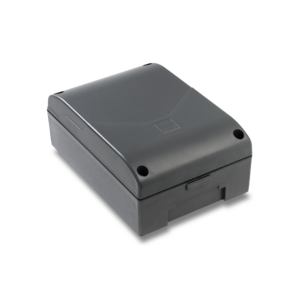

CC242ETOP

CC242ETOP

Per il controllo di cancelli a battente con encoder

Scarica la scheda tecnica
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (868MHz)

JRF868QFMBD0

Modulo transceiver quarzato (868MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (433MHz)

JRF433QFMBD0

Modulo transceiver quarzato (433MHz)

  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Modulo di memoria (max. 1000 codici)

ZGB24LC64-I/P

Modulo di memoria (max. 1000 codici)

  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Memoria a 300 codici (S449 - S486)

ZGB24LC16-I/P

Memoria a 300 codici (S449 - S486)

  • La base di programmazione codici e memoria via USB permette la memorizzazione a blocchi dei trasmettitori e l’abilitazione da remoto alla memorizzazione e sostituzione, grazie alla tecnologia RFID presente sui trasmettitori della serie S500 e al software di gestione CARDINTX_SW.
Base di programmazione codici e memoria via USB

PGBASE500

Base di programmazione codici e memoria via USB

  • L’interfaccia 3G permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
Interfaccia 3G

INTPRG-3G

Interfaccia 3G

  • L’interfaccia 3G permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
  • Comprende scheda dati Vodafone con abbonamento di dieci anni.
Interfaccia 3G + Sim Vodafone

INTPRG-3G10

Interfaccia 3G + Sim Vodafone (abbonamento 10 anni)

  • L’interfaccia WF permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
Interfaccia WiFi

INTPRG-WF

Interfaccia WiFi

  • Interfaccia diagnostica dotata di 8 led che rappresentano rispettivamente lo stato degli 8 relè.
  • Collegando l'interfaccia ad una centralina Cardin compatibile, tramite Bluetooth MODBT o via filo MODCA, si può ottenere lo stato dell'anta/asta, nonché lo stato delle sicurezze e comandi dell'impianto.
  • Il modulo Bluetooth è da ordinare separatamente.

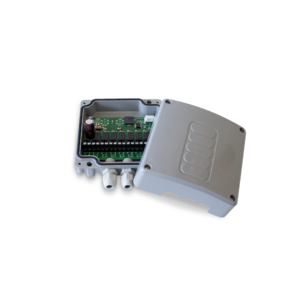

Interfaccia diagnostica via filo/bluetooth

SELINTBT8

Interfaccia diagnostica dotata di 8 led che rappresentano rispettivamente lo stato degli 8 relè

  • Il modulo permette lo scambio di informazioni tramite Bluetooth tra la centralina dei motori e l’interfaccia Cardin 3G/WF oppure direttamente tra le centraline e le app CRD ONE e CRD TWO.
Modulo Bluetooth

MODBT

Modulo di scambio Bluetooth per le serie multidecodifica X24

  • Il modulo permette lo scambio di informazioni via filo tra la centralina dei motori e l’interfaccia Cardin 3G/WF ed il collegamento via filo per la funzione master/slave di due motori.
Modulo di scambio via cavo

MODCA

Modulo di scambio via cavo (master/slave)

  • Permette il funzionamento dei programmatori anche in assenza di rete.
Kit caricabatteria + batterie NiMH

KBNIMH-1

Kit caricabatteria + batterie NiMH

433.92 MHz

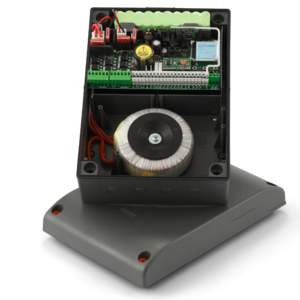

CC242ETOPCB

CC242ETOPCB

Per il controllo di cancelli a battente con encoder + caricabatteria e batterie NiMH

Batterie NiMH integrate

Batterie NiMH integrate

Scarica la scheda tecnica
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (433MHz)

JRF433QFMBD0

Modulo transceiver quarzato (433MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (868MHz)

JRF868QFMBD0

Modulo transceiver quarzato (868MHz)

  • La base di programmazione codici e memoria via USB permette la memorizzazione a blocchi dei trasmettitori e l’abilitazione da remoto alla memorizzazione e sostituzione, grazie alla tecnologia RFID presente sui trasmettitori della serie S500 e al software di gestione CARDINTX_SW.
Base di programmazione codici e memoria via USB

PGBASE500

Base di programmazione codici e memoria via USB

  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Modulo di memoria (max. 1000 codici)

ZGB24LC64-I/P

Modulo di memoria (max. 1000 codici)

  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Memoria a 300 codici (S449 - S486)

ZGB24LC16-I/P

Memoria a 300 codici (S449 - S486)

  • L’interfaccia 3G permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
Interfaccia 3G

INTPRG-3G

Interfaccia 3G

  • L’interfaccia 3G permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
  • Comprende scheda dati Vodafone con abbonamento di dieci anni.
Interfaccia 3G + Sim Vodafone

INTPRG-3G10

Interfaccia 3G + Sim Vodafone (abbonamento 10 anni)

  • L’interfaccia WF permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
Interfaccia WiFi

INTPRG-WF

Interfaccia WiFi

  • Interfaccia diagnostica dotata di 8 led che rappresentano rispettivamente lo stato degli 8 relè.
  • Collegando l'interfaccia ad una centralina Cardin compatibile, tramite Bluetooth MODBT o via filo MODCA, si può ottenere lo stato dell'anta/asta, nonché lo stato delle sicurezze e comandi dell'impianto.
  • Il modulo Bluetooth è da ordinare separatamente.
Interfaccia diagnostica via filo/bluetooth

SELINTBT8

Interfaccia diagnostica dotata di 8 led che rappresentano rispettivamente lo stato degli 8 relè

  • Il modulo permette lo scambio di informazioni tramite Bluetooth tra la centralina dei motori e l’interfaccia Cardin 3G/WF oppure direttamente tra le centraline e le app CRD ONE e CRD TWO.
Modulo Bluetooth

MODBT

Modulo di scambio Bluetooth per le serie multidecodifica X24

  • Il modulo permette lo scambio di informazioni via filo tra la centralina dei motori e l’interfaccia Cardin 3G/WF ed il collegamento via filo per la funzione master/slave di due motori.
Modulo di scambio via cavo

MODCA

Modulo di scambio via cavo (master/slave)

433.92 MHz

CC242EXTOPCB

CC242EXTOPCB

Per il controllo di cancelli a battente con encoder + caricabatteria e batterie NiMH

Batterie NiMH integrate

Batterie NiMH integrate

Scarica la scheda tecnica
  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (433MHz)

JRF433QFMDG1

Modulo ricevitore quarzato (433MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo ricevitore quarzato (868MHz)

JRF868QFMDG1

Modulo ricevitore quarzato (868MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (433MHz)

JRF433QFMBD0

Modulo transceiver quarzato (433MHz)

  • Supereterodina in FM con filtro digitale.
  • Modulo RF senza decodifica adatto alla ricezione di segnali digitali.
  • Tensione: 5Vdc - Assorbimento: 15mA.
  • Dimensioni di ingombro 40 x 20 x 13.
Modulo transceiver quarzato (868MHz)

JRF868QFMBD0

Modulo transceiver quarzato (868MHz)

  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Modulo di memoria (max. 1000 codici)

ZGB24LC64-I/P

Modulo di memoria (max. 1000 codici)

  • Estraibili, dotati di memoria non volatile del tipo EEPROM, contengono i codici del sistema.
Memoria a 300 codici (S449 - S486)

ZGB24LC16-I/P

Memoria a 300 codici (S449 - S486)

  • La base di programmazione codici e memoria via USB permette la memorizzazione a blocchi dei trasmettitori e l’abilitazione da remoto alla memorizzazione e sostituzione, grazie alla tecnologia RFID presente sui trasmettitori della serie S500 e al software di gestione CARDINTX_SW.
Base di programmazione codici e memoria via USB

PGBASE500

Base di programmazione codici e memoria via USB

  • L’interfaccia 3G permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
Interfaccia 3G

INTPRG-3G

Interfaccia 3G

  • L’interfaccia 3G permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
  • Comprende scheda dati Vodafone con abbonamento di dieci anni.
Interfaccia 3G + Sim Vodafone

INTPRG-3G10

Interfaccia 3G + Sim Vodafone (abbonamento 10 anni)

  • L’interfaccia WF permette il controllo, la diagnostica e la programmazione dei parametri di sistema da postazioni remote tramite l'app Cardin.
Interfaccia WiFi

INTPRG-WF

Interfaccia WiFi

  • Interfaccia diagnostica dotata di 8 led che rappresentano rispettivamente lo stato degli 8 relè.
  • Collegando l'interfaccia ad una centralina Cardin compatibile, tramite Bluetooth MODBT o via filo MODCA, si può ottenere lo stato dell'anta/asta, nonché lo stato delle sicurezze e comandi dell'impianto.
  • Il modulo Bluetooth è da ordinare separatamente.
Interfaccia diagnostica via filo/bluetooth

SELINTBT8

Interfaccia diagnostica dotata di 8 led che rappresentano rispettivamente lo stato degli 8 relè

  • Il modulo permette lo scambio di informazioni tramite Bluetooth tra la centralina dei motori e l’interfaccia Cardin 3G/WF oppure direttamente tra le centraline e le app CRD ONE e CRD TWO.
Modulo Bluetooth

MODBT

Modulo di scambio Bluetooth per le serie multidecodifica X24

  • Il modulo permette lo scambio di informazioni via filo tra la centralina dei motori e l’interfaccia Cardin 3G/WF ed il collegamento via filo per la funzione master/slave di due motori.
Modulo di scambio via cavo

MODCA

Modulo di scambio via cavo (master/slave)

433.92 MHz

Per qualsiasi informazione, contattaci senza impegno

Campi obbligatori *

This site is registered on wpml.org as a development site. Switch to a production site key to remove this banner.
