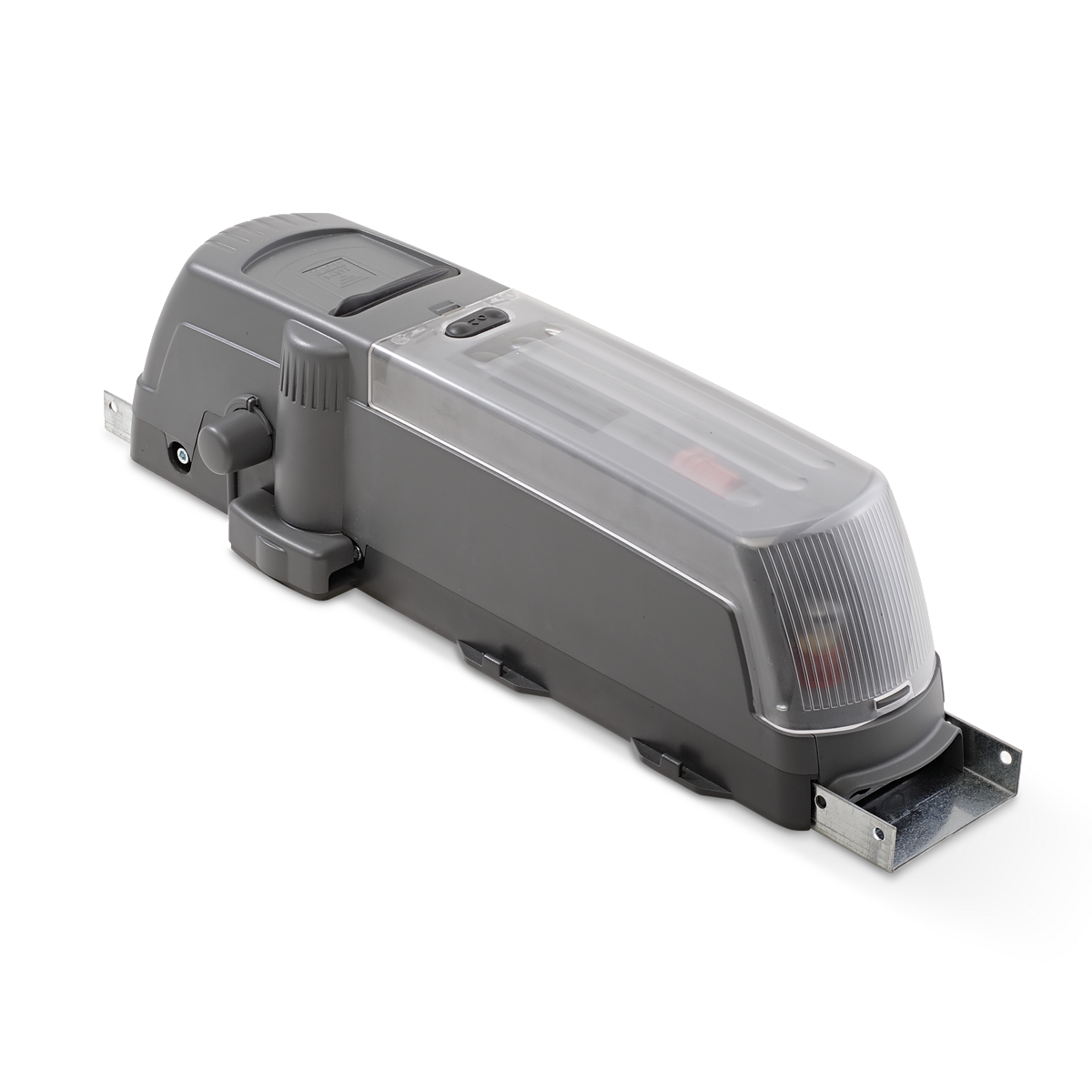

Automazione completa adatta ad automatizzare ogni tipo di porta basculante a contrappesi. La compattezza e la solidità dell’assieme fanno di questo prodotto una macchina versatile che valorizza, rendendo efficiente e sicura, ogni chiusura del tipo basculante.
L’automazione comprende un motoriduttore (con encoder integrato e sistema di sblocco bilaterale incorporato) dotato di un sistema di riduzione realizzato con materiali che consentono di ottenere la massima efficienza con la massima silenziosità. Tutti i vari elementi che compongono l’automazione: motoriduttore, trasformatore, programmatore elettronico e batterie (opzionali), sono montati su un robusto telaio e al tempo stesso separati e protetti da un doppio carter che copre completamente ogni parte in movimento e mette in sicurezza tutti i cablaggi.
La seconda copertura rimovibile consente l’accesso a tutte le regolazioni e programmazioni in completa sicurezza. Lo sblocco manuale rende la manovra di sblocco agevole e fluida in ogni condizione ed effettuabile in tutte le modalità previste dai costruttori di porte: a maniglia direttamente sul motoriduttore, con rinvio a cordino ed anche con chiave esagonale tramite accesso sul telo porta, questo sia alla sinistra che alla destra del corpo automazione.
Il controllo della posizione della porta avviene tramite encoder con programmazione ad autoapprendimento. Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa della porta. Il controllo operato dalla centrale si completa con le sicurezze anti schiacciamento e le funzioni di “soft start” e “soft stop”. Inoltre l’elettronica di controllo è dotata di visualizzazione su display di tutte le fasi di programmazione e del conteggio del numero di manovre eseguito dalla macchina.
Multi-decodifica
La gamma ha come dotazione di serie il modulo multi-decodifica per il comando in remoto (S449 - S486 - S504 - S508). Di default i dispositivi vengono forniti con un modulo RF 433MHz e il modulo di memoria serie S504 / S508 inseriti. Per comandare il dispositivo con i trasmettitori S449, inserire il modulo di memoria ZGB24LC16-I/P (fornito con il dispositivo) e consultare la relativa sezione. Per le serie S508 / S486 acquistare ed inserire il modulo RF 868Mhz.
Per porte oltre i 4m di larghezza e per basculanti aventi porta pedonale (montaggio laterale) è richiesto l’uso del secondo motore che risulterà asservito al primo.

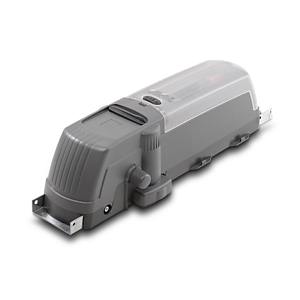

Gruppo autobloccante “master” con encoder 24V
Programmatore integrato
Altezza porta max. 2.7m
Superficie porta max. 11mq
Automazione asservita “slave”

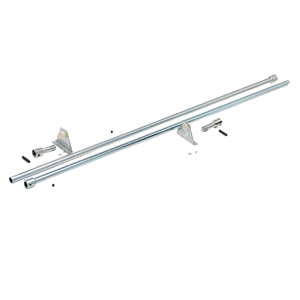

Coppia di tubi per montaggio centrale lunghezza 1500mm
Coppia di tubi per montaggio centrale lunghezza 2200mm

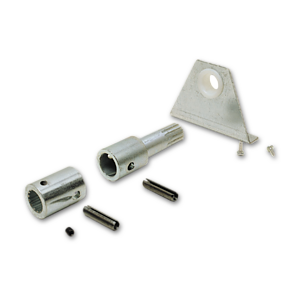

Giunto per montaggio laterale

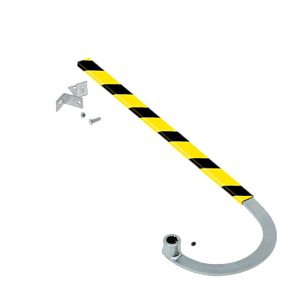

Braccio telescopico curvo dx

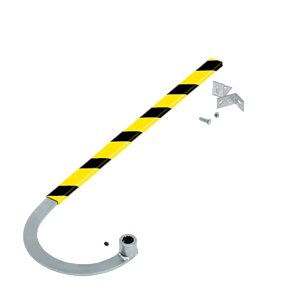

Braccio telescopico curvo sx

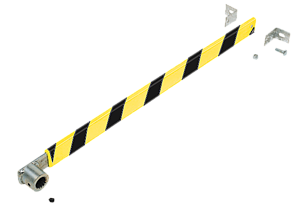

Braccio telescopico dritto lunghezza 700mm
Braccio telescopico dritto lunghezza 700mm (pz. 2)
Braccio telescopico dritto lunghezza 1000mm
Braccio telescopico dritto lunghezza 1000mm (pz. 2)

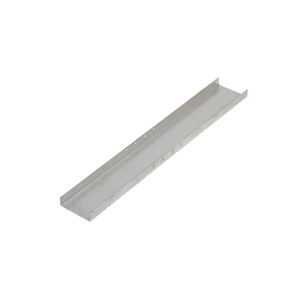

Piastra fissaggio motore lunghezza 2000mm

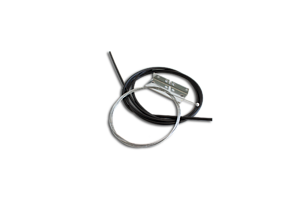

Rinvio sblocco da esterno a cordino lunghezza 2000mm
Pressacavi da Ø16mm

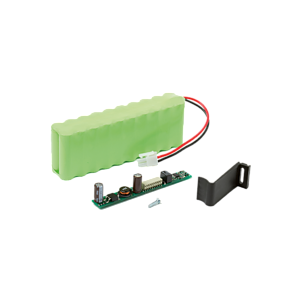

Kit caricabatteria + batterie NiMH
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (868MHz)
Modulo ricevitore quarzato (868MHz)
Modulo transceiver quarzato (433MHz)
Modulo transceiver quarzato (868MHz)
Memoria a 300 codici (S449 - S486)
Modulo di memoria (max. 1000 codici)
433.92 MHz
