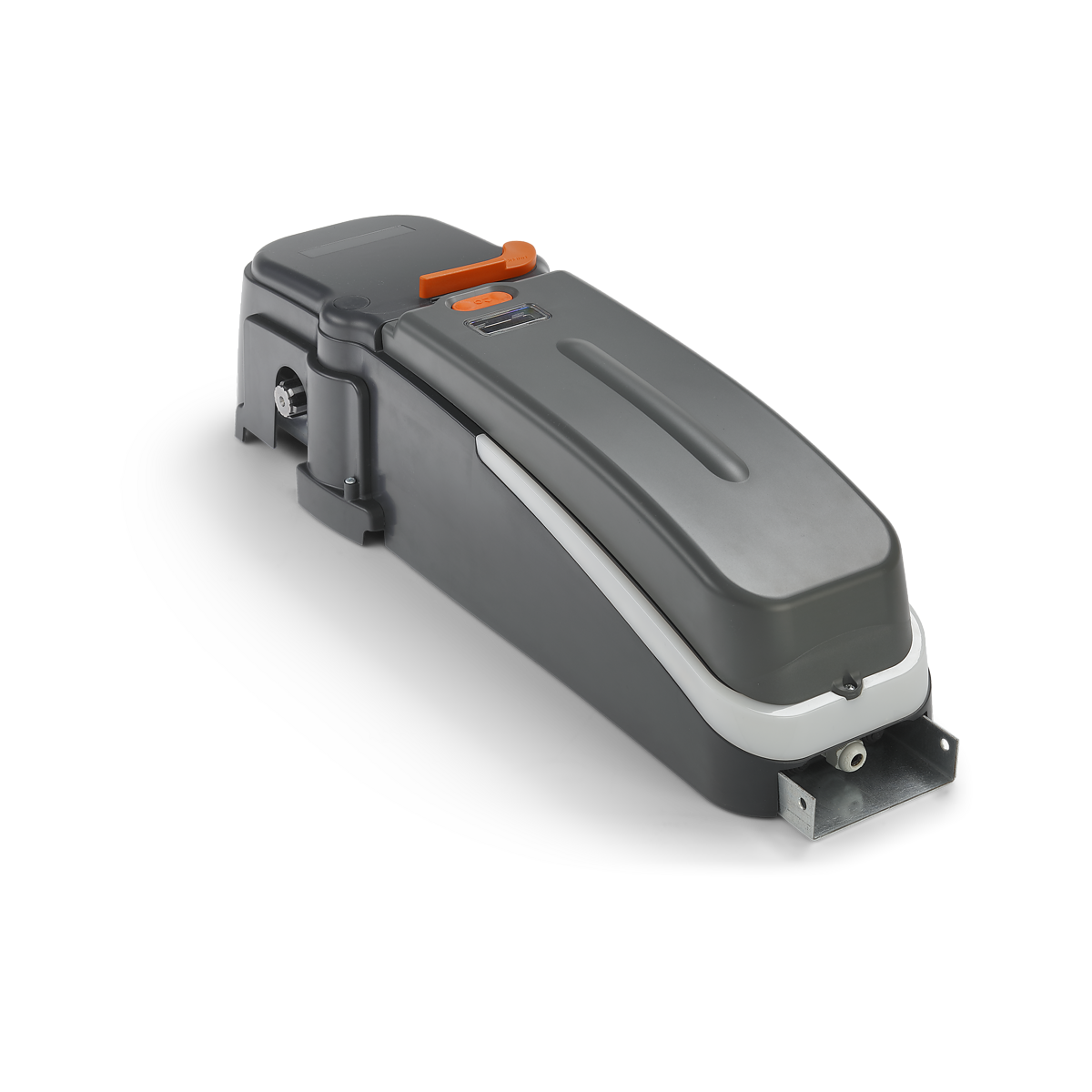

Automazione completa adatta ad automatizzare ogni tipo di porta basculante a contrappesi. La compattezza e la solidità dell’assieme fanno di questo prodotto una macchina versatile che valorizza, rendendo efficiente e sicura, ogni chiusura del tipo basculante.
L’automazione comprende un motoriduttore (con encoder integrato e sistema di sblocco bilaterale incorporato) dotato di un sistema di riduzione realizzato con materiali che consentono di ottenere la massima efficienza con la massima silenziosità. Tutti i vari elementi che compongono l’automazione: motoriduttore, trasformatore, programmatore elettronico sono montati su un robusto telaio e al tempo stesso separati e protetti da un doppio carter che copre completamente ogni parte in movimento e mette in sicurezza tutti i cablaggi.
La seconda copertura rimovibile consente l’accesso a tutte le regolazioni e programmazioni in completa sicurezza. Lo sblocco manuale rende la manovra di sblocco agevole e fluida in ogni condizione ed effettuabile in tutte le modalità previste dai costruttori di porte: a maniglia direttamente sul motoriduttore, con rinvio a cordino ed anche con chiave esagonale tramite accesso sul telo porta, questo sia alla sinistra che alla destra del corpo automazione.
Il controllo della posizione della porta avviene tramite encoder con programmazione ad autoapprendimento. Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa della porta. Il controllo operato dalla centrale si completa con le sicurezze anti schiacciamento e le funzioni "soft start" e "soft stop" (solo versione a 24V). Inoltre l’elettronica di controllo è dotata di visualizzazione su display di tutte le fasi di programmazione e del conteggio del numero di manovre eseguito dalla macchina.
Multi-decodifica
La gamma ha come dotazione di serie il modulo multi-decodifica per il comando in remoto (S449 - S486 - S504 - S508). Di default i dispositivi vengono forniti con un modulo RF 433MHz e il modulo di memoria serie S504 / S508 inseriti. Per comandare il dispositivo con i trasmettitori S449, inserire il modulo di memoria ZGB24LC16-I/P (fornito con il dispositivo) e consultare la relativa sezione. Per le serie S508 / S486 acquistare ed inserire il modulo RF 868Mhz.
Per porte oltre i 4m di larghezza e per basculanti aventi porta pedonale (montaggio laterale) è richiesto l’uso del secondo motore che risulterà asservito al primo.
Compatibile con il sistema di scambio dati tra dispositivi digitali (smartphone, tablet, ecc.) e le centrali elettroniche multifunzionali Cardin.
Il modulo Bluetooth MODBT è da ordinare separatamente.
Gruppo autobloccante “master” con encoder 24V
Motore alimentato a 24V
Programmatore integrato
Altezza porta max. 2.7m
Superficie porta max. 11mq
Uso intensivo
Rallentamento in chiusura e apertura
Batterie NiMH integrate

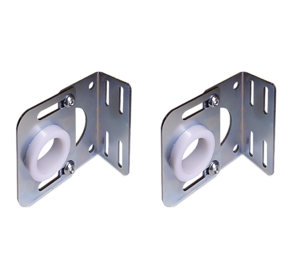

Due staffe regolabili di supporto per tubi di trasmissione

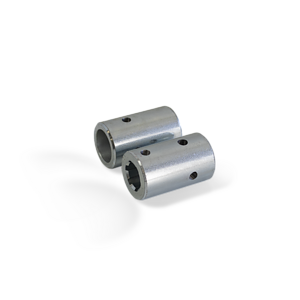

Kit adattatore GL20-GLSTAR

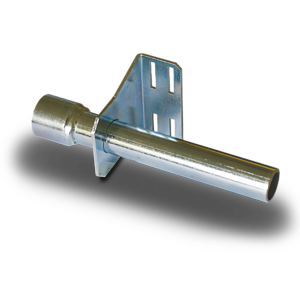

Albero di trasmissione 20cm. Supporto incluso
Albero di trasmissione 150cm. Supporto incluso
Albero di trasmissione 200cm. Supporto incluso

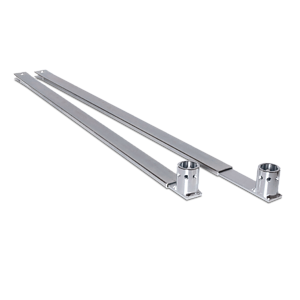

Coppia di bracci dritti con bussola tonda per alberi AT

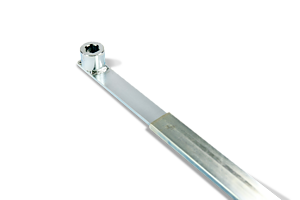

Braccio dritto con bussola scanata per albero motore

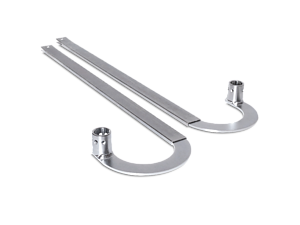

Coppia di bracci curvi con bussola tonda per alberi AT

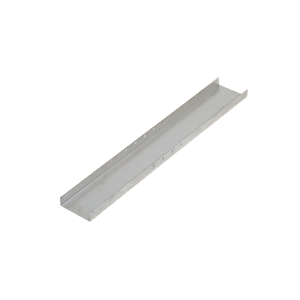

Piastra fissaggio motore lunghezza 2000mm
Traversa fissaggio motore, lunghezza 600mm
Piastra fissaggio motore lunghezza 600mm
Rinvio sblocco da esterno a cordino lunghezza 2000mm
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (868MHz)
Modulo ricevitore quarzato (868MHz)
Modulo transceiver quarzato (433MHz)
Modulo transceiver quarzato (868MHz)
Memoria a 300 codici (S449 - S486)
Modulo di memoria (max. 1000 codici)

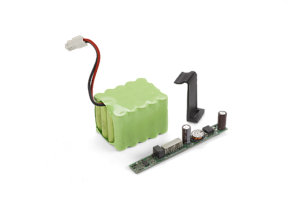

Kit caricabatteria + batterie NiMH

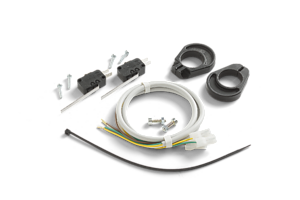

Kit finecorsa
Modulo di scambio Bluetooth per le serie multidecodifica X24
Modulo di scambio via cavo (master/slave)
433.92 MHz

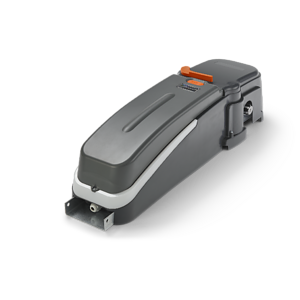

Automazione asservita “slave”
Motore alimentato a 24V
Altezza porta max. 2.7m
Superficie porta max. 11mq
Gruppo autobloccante “master” con encoder 230V
Motore alimentato a 230V
Programmatore integrato
Altezza porta max. 2.7m
Superficie porta max. 11mq
Compatibile Bluetooth
Due staffe regolabili di supporto per tubi di trasmissione
Kit adattatore GL20-GLSTAR
Albero di trasmissione 20cm. Supporto incluso
Albero di trasmissione 150cm. Supporto incluso
Albero di trasmissione 200cm. Supporto incluso
Coppia di bracci dritti con bussola tonda per alberi AT
Braccio dritto con bussola scanata per albero motore
Coppia di bracci curvi con bussola tonda per alberi AT
Piastra fissaggio motore lunghezza 2000mm
Traversa fissaggio motore, lunghezza 600mm
Piastra fissaggio motore lunghezza 600mm
Rinvio sblocco da esterno a cordino lunghezza 2000mm
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (433MHz)
Modulo ricevitore quarzato (868MHz)
Modulo ricevitore quarzato (868MHz)
Modulo transceiver quarzato (433MHz)
Modulo transceiver quarzato (868MHz)
Memoria a 300 codici (S449 - S486)
Modulo di memoria (max. 1000 codici)
Modulo di scambio via cavo (master/slave)
Modulo di scambio Bluetooth per le serie multidecodifica X24
433.92 MHz
Automazione asservita “slave”
Motore alimentato a 230V
Altezza porta max. 2.7m
Superficie porta max. 11mq
